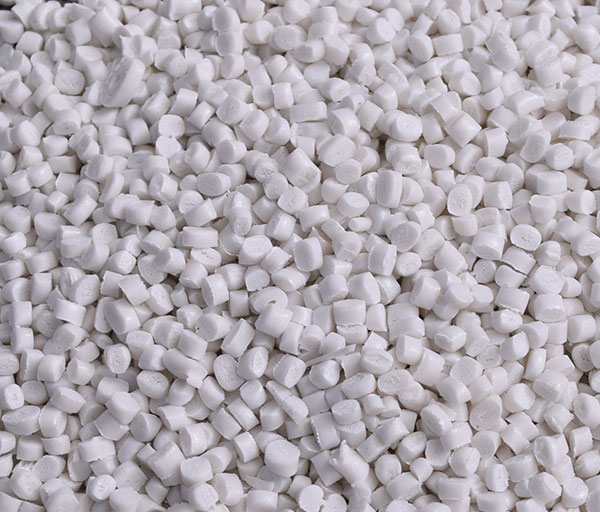

PP（聚丙烯）塑料颗粒之所以非常适合注塑成型，主要源于其特有的物理化学性质与加工特性，这些特性很好地匹配了注塑工艺对材料的要求。以下是具体原因分析：

1. 热性能适配注塑工艺的温度窗口

注塑成型需要材料在加热时熔融成可流动的熔体，冷却后快速固化定型。PP的熔点约为160~170℃（均聚PP），加工温度范围通常为180~240℃，这个温度区间既不会因温度过高导致严重降解（PP的热稳定性较好，分解温度＞300℃），也不会因温度过低而难以熔融塑化。

熔融后的PP熔体黏度适中，流动性良好，能顺利填充复杂模具型腔，减少短射、缺料等缺陷。

2. 结晶性赋予良好的成型收缩率与尺寸稳定性

PP是半结晶聚合物，结晶度约50%~70%。结晶过程会使分子链规整排列，带来两个关键优势：

收缩率可控且稳定：PP的成型收缩率约为1.0%~2.5%（均聚PP略低，共聚PP略高），且结晶收缩相对均匀，便于通过模具设计（如浇口位置、冷却系统）或工艺参数调整（保压压力、冷却时间）控制制品尺寸精度，适合生产公差要求较高的零件（如汽车配件、家电外壳）。

冷却定型快：结晶过程伴随放热，但一旦冷却到玻璃化转变温度以下（约-10~-20℃），结晶结构固定，制品能快速脱模，提高注塑生产效率（缩短周期时间）。

3. 力学性能平衡，满足制品使用需求

刚性与韧性平衡：均聚PP刚性较高（拉伸强度30~40MPa），共聚PP则通过引入乙烯单体改善低温韧性（冲击强度可达5~10kJ/m²，低温下仍不易脆裂），可根据制品需求选择不同牌号（如薄壁食品容器需高韧性，工业零件需高刚性）。

耐化学性好：PP对酸、碱、盐溶液及多数有机溶剂（如醇类、油脂）具有优异耐受性，注塑成型的化工容器、日用品（如保鲜盒）不易被腐蚀。

密度低（约0.90~0.91g/cm³）：同类制品中重量更轻，符合轻量化趋势（如汽车内饰件、包装材料）。

4. 加工适应性强，降低生产难度

吸湿性非常低：PP的吸水率＜0.01%，注塑前无需干燥处理（或只需简单预热），避免了因水分导致的熔体气泡、银纹等缺陷，简化预处理流程，降低能耗和设备要求。

熔体弹性适中：注塑过程中，PP熔体的“离模膨胀”效应较弱，制品飞边少，模具清洁频率低；同时，熔体凝固时的内应力较小，制品不易发生翘曲变形（尤其是经过退火处理后）。

可改性空间大：PP易与其他聚合物（如PE、EVA）、填料（滑石粉、玻纤）、助剂共混改性，进一步提升特定性能，拓展注塑制品的应用场景。

总结

PP塑料颗粒凭借适宜的热加工窗口、可控的结晶收缩、平衡的力学性能、非常低的吸湿性和良好的改性潜力，很好地匹配了注塑成型对材料“易塑化、好填充、快定型、稳尺寸、低成本”的核心要求，因此成为注塑行业非常常用的原料之一，广泛应用于包装、汽车、家电、日用品等领域。
