一、背景与挑战

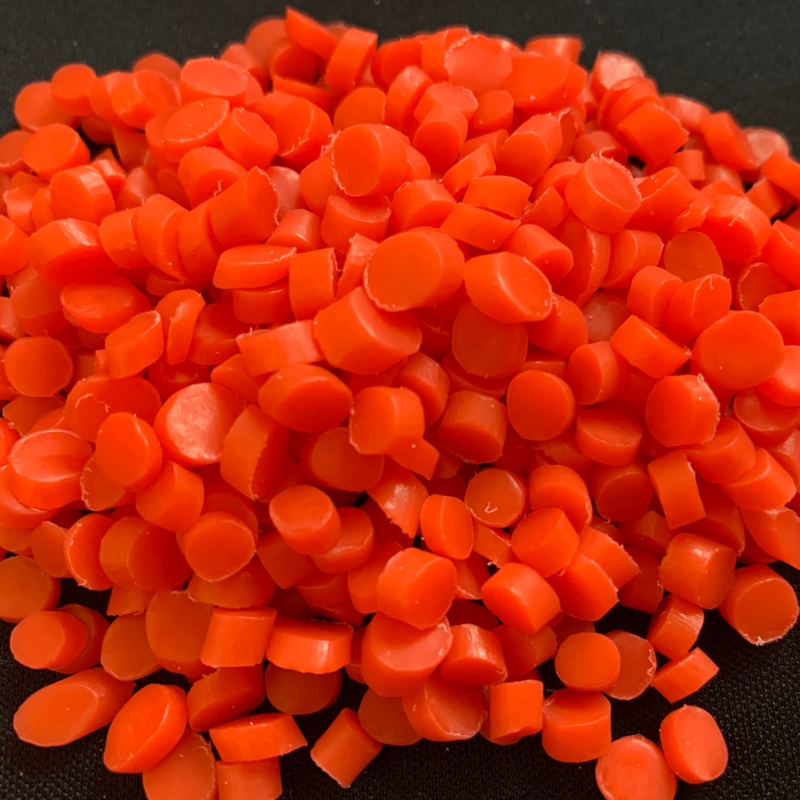

聚氯乙烯（PVC）作为五大通用塑料之一，因其抗腐蚀、成本低、绝缘性好等特点，广泛应用于管材、型材、薄膜及注塑制品（如日用品、电子配件等）。PVC注塑颗粒的加工过程涉及加热塑化、剪切混合、冷却定型等多个环节，具有高能耗、热敏性强（易分解）、加工窗口窄等特点，传统工艺常面临以下问题：

能耗高：PVC熔融温度范围窄（约160~200℃），需准确控温，但传统加热方式（如电加热圈）热效率低（仅40%~60%），且冷却环节热量直接散失；

质量不稳定：加工温度或剪切力控制不当易导致PVC分解（释放HCl气体），影响制品力学性能和外观；

生产效率低：塑化不均匀、冷却时间长等问题延长周期，降低产能。

针对上述痛点，需从工艺参数优化、设备优化、能量回收利用三方面制定综合优化与节能方案。

二、加工优化核心策略

（一）工艺参数精准调控

温度控制：

分段温控：根据PVC颗粒在螺杆中的塑化进程（加料段→压缩段→均化段），采用梯度升温策略。例如，加料段（140~160℃，避免过早软化架桥）、压缩段（160~180℃，促进塑化）、均化段（180~195℃，确保熔体均匀），避免局部过热分解。

动态调整：通过在线红外测温仪或热电偶实时监测机筒/模具温度，结合PLC系统自动补偿偏差（±1℃精度），减少人工干预导致的波动。

螺杆转速与背压：

低速高剪切优化：PVC对剪切敏感（高速易摩擦生热分解），建议螺杆转速控制在30~60rpm（常规塑料为80~120rpm），并通过优化螺杆螺纹结构（如增加混炼头、屏障段）提升塑化效率；

合理背压：设置背压5~15MPa（过高会增加熔体温度，过低导致塑化不均），促进气泡排出和物料压实，改善熔体均匀性。

添加剂协同：

添加热稳定剂（如钙锌复合稳定剂）阻止分解，添加量控制在2%~5%；

加入润滑剂（如硬脂酸、聚乙烯蜡）调节熔体流动性，减少螺杆与机筒摩擦生热；

必要时添加加工助剂（如ACR类）改善熔体韧性，降低塑化难度。

（二）设备与模具优化

有效塑化设备：

双阶注塑机：将“塑化”（一阶机）与“注射”（二阶机）分离，一阶机专注低温慢速塑化（减少分解风险），二阶机精准控制注射压力与速度，提升制品一致性；

高混炼螺杆设计：采用屏障型螺杆或销钉螺杆，增加物料停留时间与剪切混合效果，缩短塑化时间（传统螺杆塑化时间占比约40%，优化后可降至30%以下）。

模具优化：

热流道系统：替代冷流道，减少浇口冷凝料浪费（节能10%~20%），并降低注射压力需求；

模具冷却水路设计：采用“随形水路”（3D打印或钻孔优化）或有效导热材料（如铍铜镶件），使模具温度均匀（温差≤5℃），缩短冷却时间（可减少15%~30%）。

三、节能技术方案

（一）加热系统节能

电磁感应加热（替代传统电阻加热）：

原理：通过交变磁场在机筒金属表面产生涡流直接加热（无需加热圈介质），热效率可达85%~95%（传统电阻圈40%~60%）；

优势：升温速度快（比电阻圈快30%~50%），可精准控制分区温度（误差≤±2℃），减少无效热损失；

适用场景：中小型注塑机（功率≤100kW）改造成本较低，投资回收期约1~2年。

红外辅佐加热：

在机筒外部加装远红外辐射板（波长匹配PVC分子振动吸收峰），通过辐射传热减少热传导路径的热损耗，辅佐降低整体能耗5%~10%。

（二）冷却系统余热回收

模具冷却水余热利用：

将模具冷却水的废热（通常排放温度40~60℃）通过板式换热器转移至车间供暖系统（如冬季供暖水预热）或生活热水（如员工洗浴），回收效率可达30%~50%；

若冷却水温度较高（>70℃），可进一步用于预热PVC原料（干燥温度通常为50~70℃），减少干燥机能耗。

注塑机液压油冷却节能：

液压系统油温过高时需冷却，传统方式依赖独立冷却塔；优化方案：将液压油冷却水与模具冷却水串联，优先利用低温模具回水（<40℃）预冷液压油，减少冷却塔负荷。

（三）智能控制系统集成

全流程闭环控制：

通过PLC+工业物联网（IIoT）实时采集温度、压力、转速、能耗等数据，结合机器学习算法预测良好工艺参数（如根据原料批次差异自动调整塑化时间）；

例如：当检测到机筒某区温度异常升高（可能因物料堆积摩擦），系统自动降低螺杆转速并增加冷却水流量，避免分解风险。

能耗监测与优化：

安装分项电表监测注塑机、干燥机、冷却塔等设备的能耗占比，定位高耗能环节（如干燥机通常占总能耗15%~25%），针对性优化（如改用热泵干燥技术，节能30%以上）。

四、实施效果评估

通过上述优化方案的综合应用，可实现以下目标：

 能耗降低：整体加工能耗下降20%~35%（其中加热系统节能15%~25%，冷却余热回收节能5%~10%）；

质量提升：PVC制品分解率降低（HCl释放量<0.1ppm），尺寸精度与外观合格率提高至98%以上；

效率提高：单周期时间缩短10%~20%（塑化均匀性提升+冷却加快），产能提升15%~25%；

低碳效益：减少HCl气体排放（降低车间腐蚀与低碳处理成本），符合绿色制造要求。
